像元级光谱成像芯片HSC-SC035兼备面阵成像和光谱测量，为光谱成像提供了芯片级的解决方案。HSC-SC035集成了工业级全局快门CMOS图像传感器和像元级多通道滤光片，滤光片的每个光谱通道和传感器的每个像元一一对应精确对齐，两者紧密贴合高度集成，提供芯片级的光谱分光架构，可高速获取光谱视频，结合配套的光谱处理算法，可实现实时准确的光谱视频成像，是光谱成像技术的革命性突破。

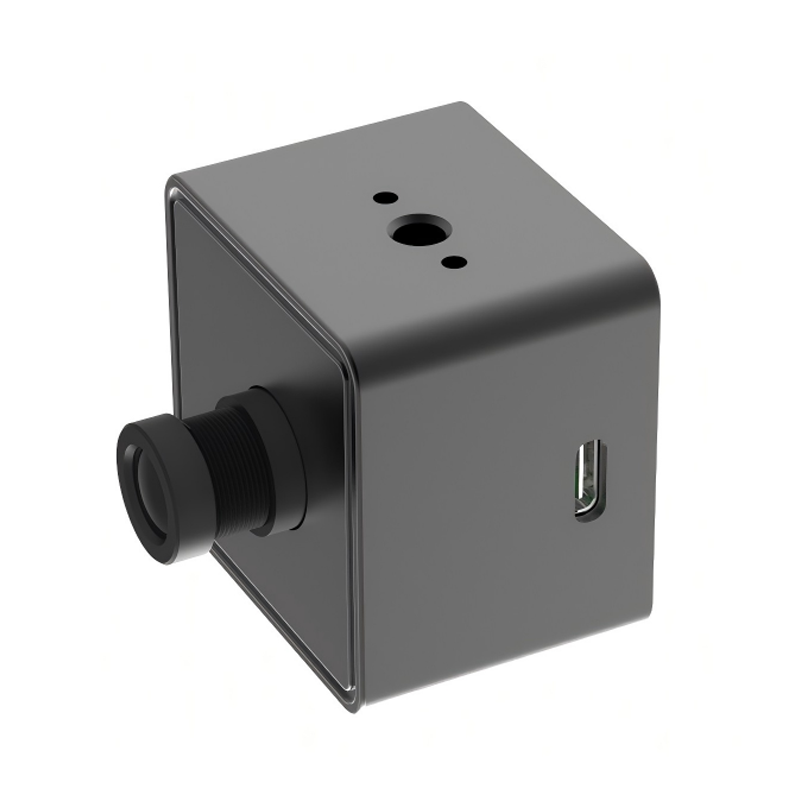

HSC-SC035-EVM测试套件内置HSC-SC035光谱成像芯片为图像传感器，集成M12规格的微型光学镜头，对外通过USB3.0接口提供通信和控制功能，并配备运行于计算机上的相机控制软件和软件SDK。该测试套件为用户提供了光谱成像芯片使用效果的直观体验，也为光谱芯片的开发者提供了评价成像效果、基于应用场景采集和验证数据的专业工具。

产品特点：

1 像元级光谱成像芯片

2 450-900nm光谱范围

3 高帧率光谱视频监测

4 USB3.0接口

咨询客服

联系我们

产品详情产品参数彩页下载关联应用

像元级“化学成像”：像元级的光谱成像芯片，兼备面阵成像和光谱测量能力；
多元光谱数据采集：8个窄带光谱通道，波长覆盖可见光近红外（450-900nm）；
高帧率光谱视频监测：全局快门、实时的光谱视频采集，帧率高达180FPS;
USB3.0接口一线通：集成供电、控制、图像传输功能；
配套软件实现光谱成像配套算法，可采集和保存Raw数据、RGB数据和8通道多光谱数据；
铝合金外壳，坚固可靠，小巧紧凑，配置1/4-20UNC螺孔，适配通用三脚架快装板。

产品型号	HSC-SC035-EVM
光谱特性
工作方式	8通道光谱成像
光谱图像分辨率	640×480
光谱带宽	带通：30nm 长波通：940-1100nm
数据深度	10bit
工艺精度	像元级对齐
图像特性
传感器	全局快门背照式、30万像素、1/6英寸CMOS
光学镜头	焦距f=5.35mm，光圈F/2.0
视场角	HFOV:31.3°，VFOV:25.2°
帧率	30fps（640×480@10bit）
曝光方式	自动/手动
曝光时间	1us—30ms（可调）
增益	1—15（可调）
拍照控制	手动/定时
数据存储	Raw（TIFF）、RGB（TIFF）、8通道光谱（TIFF&ENVI）
其他规格
接口（供电&通信）	USB3.0 Type C
配件	USB线缆，长度1米
安装孔	1/4-20UNC螺孔，适配通用三脚架快装板
工作温度	0℃至45℃
尺寸（宽×高×深，不含镜头）	42mm×42mm×35.7mm
功耗	0.6W
重量	56g
