HSC-SC035-LDM光谱成像芯片测试套件

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
像元级光谱成像芯片 HSC-SC035由深圳市中达瑞和科技有限公司自主研发并拥有完全知识产权，兼备面阵成像和光谱测量，为光谱成像提供了芯片级的解决方案。HSC-SC035 集成了工业级全局快门CMOS图像传感器和像元级多通道滤光片，滤光片的每个光谱通道和传感器的每个像元一一对应精确对齐，两者紧密贴合高度集成，提供芯片级的光谱分光架构，可高速获取光谱视频，结合配套的光谱处理算法，可实现实时准确的光谱视频成像，是光谱成像技术的革命性突破。

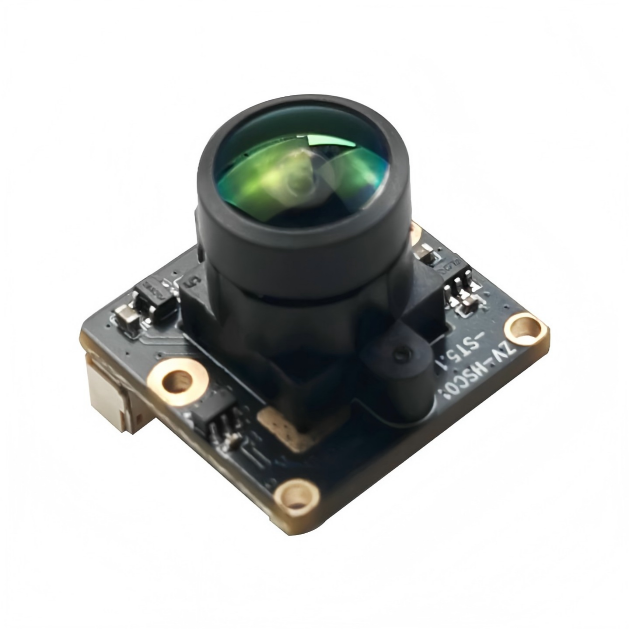

HSC-SC035-LDM测试套件内置HSC-SC035光谱成像芯片为图像传感器，集成M12 规格的微型光学镜头，对外通过 USB2.0 接口提供通信和控制功能，并配备运行于计算机上的相机控制软件和软件 SDK。该测试套件为用户提供了光谱成像芯片使用效果的直观体验，也为光谱芯片的开发者提供了评价成像效果、基于应用场景采集和验证数据的专业工具。


产品特点：
1 像元级光谱成像芯片
2 400-900nm光谱范围
3 8通道光谱成像
4 USB2.0接口
咨询客服
联系我们
产品详情产品参数彩页下载关联应用

  • 内置像元级的光谱成像芯片，全局快门、实时的光谱视频采集

  • 8通道光谱成像、兼备实时响应、面阵成像和多光谱通道

  • 400-900nm光谱范围、覆盖可见光到近红外

  • USB2.0接口一线通，集成供电、控制、图像传输功能

  • 配套软件实现光谱成像配套算法，可采集和保存Raw数据、RGB 数据和8通道多光谱数据

产品型号

HSC-SC035-LDM

光谱特性

工作方式

8 通道光谱成像

光谱图像分辨率

640x480

光谱带宽

带通：30nm
长波通：940-1100nm

数据深度

10bit

工艺精度

像元级对齐

图像特性

传感器

全局快门背照式、30万像素、1/6英寸CMOS

像元尺寸

3.744 x 3.744um

光学镜头

焦距

f=1.35mm，光圈F/2.3

视场角

HFOV:88.4°, VFOV:69.6°

镜头类型

1/6英寸，2G4P

帧率

30fps（640x480@10bit）

曝光方式

自动/手动

曝光时间

1us-30ms（可调）

增益

1-15（可调）

拍照控制

手动/定时

其他规格

供电

USB_5V

接口

USB2.0 To 1.25-5p-h3.5 卧贴端子

PCB尺寸（宽x高x深）

23 x 23 x 1.6

模组尺寸（宽x高x深）

23 x 23 x 20，含镜头

工作温度

-10°C至60°C

功耗

0.6W
