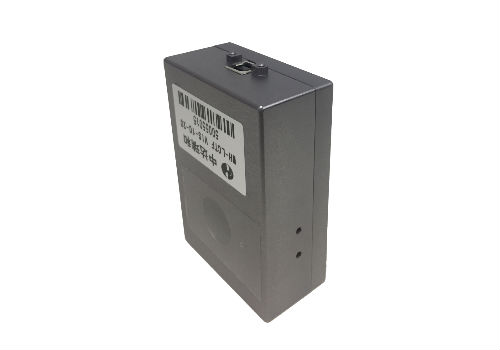

短波红外液晶可调谐滤波器LCTF-S10

液晶可调谐滤波器(LCTF)通过电子单元控制液晶元件,传输特定波长的光并排除其它光,是基于液晶分子的双折射效应和偏振光干涉原理设计的光学滤波器。 可调谐滤波器采用自主设计和加工的高精度液晶相位延迟片和级联组合结构,利用自动标定、校正系统进行高精度标定,通过USB接口连接到计算机上,在配套的软件操作界面上输入所需要的波长和其他参数,实现对入射光的灵活的窄带滤波功能。产品具有自适应温度补偿能力,利用标定数据库还可以校正视场角度变化引起的光谱漂移,满足较大视场成像需求,可与成像镜头、图像传感器组合成紧凑的的高光谱成像系统。

  • 基本参数
  • 技术优势
  • 应用领域

产品型号

LCTF-S10

分光方式

基于液晶电控双折射

光谱范围

920-1700nm

扫描精度

1nm

半高宽(FWHM)

15nm@1200nm

中心波长偏差

≤±2nm

最大偏振透过率

≥32%

带外抑制

≥OD3

响应时间

10-200ms

视场角范围

±5°

镜头/传感器接口

兼容普通口和C口

控制接口

USB 2.0 Type B(带锁)

工作温度

0°C- 45°C

最佳工作温度

25°C- 35°C

尺寸(高x宽x深)

98.5mmx67mmx40mm

重量

360g

功耗

<2W

外部供电

通过USB接口供电

控制软件

SetLCTF控制软件,SDK开发包(兼容C/C++)

计算机要求

Intel Core 2 2.8GHz或更高,内存4GB或更大,USB2.0接口

操作系统要求

Microsoft Windows 7/8/10

软件功能

可设置扫描起始波长、结束波长、扫描步长、稳定时间、自定义扫描模式等

注:可根据客户需求定制LCTF,特定通光口径,光谱范围,分辨率等。
