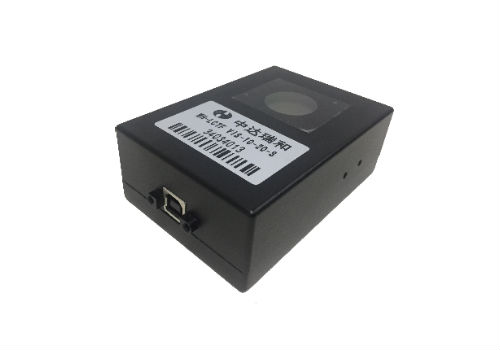

可见光近红外液晶可调谐滤波器( LCTF VNIR-5/20-20-S)

液晶可调谐滤波器(LCTF)通过电子单元控制液晶元件,传输特定波长的光并排除其它光,是基于液晶分子的双折射效应和偏振光干涉原理设计的光学滤波器。 可调谐滤波器采用自主设计和加工的高精度液晶相位延迟片和级联组合结构,利用自动标定、校正系统进行高精度标定,通过USB接口连接到计算机上,在配套的软件操作界面上输入所需要的波长和其他参数,实现对入射光的灵活的窄带滤波功能。产品具有自适应温度补偿能力,利用标定数据库还可以校正视场角度变化引起的光谱漂移,满足较大视场成像需求,可与成像镜头、图像传感器/CMOS/InGaAs等传感器组合成紧凑的的高光谱成像系统。

  • 基本参数
  • 技术优势
  • 应用领域

产品型号
  参数

 LCTF VNIR-10-20-S

光谱范围

450nm   ~ 950nm

扫描精度

1nm

半高宽

10nm@550nm

中心波长偏差

≤±2nm

最大偏振透过率

≧32%

带外抑制

≧ OD2.5

最大光功率(532nm)

200mW/cm2

响应时间

 10ms~200ms

通光孔径

20mm

视场角

±5°

工作温度

0℃ ~   45℃

最佳工作温度

25℃   ~ 35℃

储存温度

-15℃   ~ 55℃

湿度

 ≦ 85%

尺寸(带壳非C口)

97mm×67mm×35mm

重量(参考)

220g

通讯接口

USB2.0

电源接口

USB   bus

功耗

<   2W

软件

SetLctf(波长设定软件)

LCTF   SDK

注:可根据客户需求定制LCTF,特定通光口径,光谱范围,分辨率等。

结构件外形及接口尺寸图

VIS VNIR C口.jpg          VIS VNIR 普通口.jpg

                                               VIS VNIR C口                                                                VIS VNIR 普通口

产品透过率曲线


了解更多详情,请联系:info@wayho.cn
