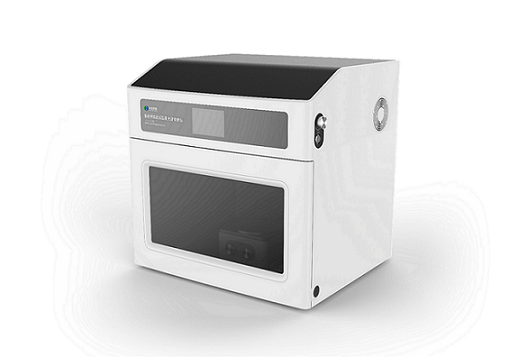

台式高光谱成像系统(D1000)

台式高光谱成像系统主要由照明光源系统(同轴、侧光、背光)、电控升降台、滤光片、高光谱成像仪、计算机及控制软件等部分组成,该系统具有空间分辨率高、图像清晰度高和全光谱分析的特性。 通过光源照射在放置于电控升降台上的目标物(样品),目标物的反射光通过高光谱成像仪捕获,数据被计算机软件所记录,最终获得一个包含了影像信息和光谱信息的三维数据立方体,通过光谱曲线的分析,可反演出对应每一个像素的目标物组成,可用于地面物体的分析分类,特征目标的提取识别,在公安刑侦、物证鉴定、农业普查、矿物勘探、环境监测等方面具有广泛的应用价值。

  • 基本参数
  • 技术优势
  • 应用领域

产品型号

参数

D1000

光谱范围

400nm-1000nm

光谱扫描精度

1nm

半高宽(光谱分辨率)

10nm@500nm

Sensor尺寸

≥ 2/3”

成像SENSOR光谱范围

400nm-1000nm

成像SENSOR像元尺寸

6.9μm×6.9μm

成像SENSOR分辨率

1224×1024

成像SENSOR像素深度

12bits

带外抑制

高光谱:OD3 / 多光谱:OD6

LCTF最大偏振透过率

≧ 32%

LCTF响应时间

10ms-200ms

最大帧率(Frame Rate)

15Fps

影像格式

RAW/BMP/JPG

曝光时间

64us   - 10s

曝光方式

全局曝光

内置光源滤光片

370nm/390nm/452nm/500nm/549nm

内置镜头滤光片(长波通)

450nm/500nm/550nm/600nm

光路种类

同轴/侧光/背光

侧光角度调整

软件控制步进电机调节

外置多波段光源

13档:350-720nm/473/455/491/505/530/550/574/613/420/412/445/361

背光照明光谱范围

400nm-1000nm

同轴照明光谱范围

400nm-1000nm

侧光照明光谱范围

400nm-2000nm

白平衡反射板

5“,反射率>99%

镜头接口

EF接口

镜头调焦/光圈

软件控制电动调节

升降平台控制

软件手动控制 / 智能对焦联动

升降平台行程

最大18cm

升降平台模式

直线/中速/微速上升下降

系统硬件平台

Intel   NUC平台:最新8代 i7 CPU,1TB固态NVME接口SSD硬盘,32GDDR4代内存

系统软件平台

Windows10企业版64位

显示系统

27寸4K高动态液晶显示器,支持双屏输出至投影仪或大屏幕液晶电视

工作温度

-20℃~55℃(温控),10℃~45℃(无温控)

工作湿度

< 85% (温控),< 65% (无温控)

储存温度

-10℃〜+50℃

储存湿度

< 85%

尺寸

450   mm×450 mm×600mm

重量

< 20   kg

供电及功耗

4.7VDC〜17VDC   < 15W (不含光源)
