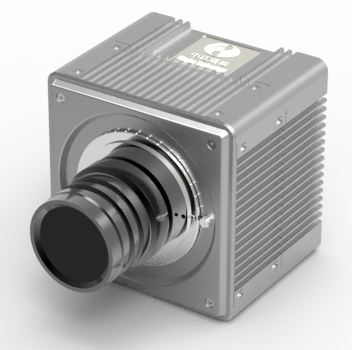

短波红外高光谱相机SHIS-S260
SHIS系列凝采式高光谱相机结合了光谱分析和高清数字图像处理,基于液晶可调谐滤波器(LCTF),应用凝采式高光谱成像技术,在覆盖短波红外(920-1700nm)的光谱范围内,通过电控LCTF进行连续细分窄波段分光,对每个波段进行高分辨率的二维面阵成像,进行图像处理后,获得完整的高光谱高清图像序列。 该系列产品在高集成的小巧机身内,可灵活选择任意波段,实现高清晰度、高灵敏度和高速度的高光谱成像,具有低功耗、小型化、使用方便和易于扩展的突出优势,是利用高光谱成像技术进行光谱研究与应用的理想选择。
- 基本参数
- 技术优势
- 应用领域
产品型号 | SHIS-S260 |
成像方式 | 基于液晶可调谐滤波器(LCTF)的凝采式高光谱成像 |
光学特性 | |
光谱范围 | 920-1700nm |
扫描精度 | 1nm |
半高宽(FWHM) | 15nm@1200nm |
响应时间 | 10-200ms |
视场角 | ±5° |
光学镜头 | 80mm科学级定焦镜头,手动调焦 |
图像特性 | |
图像传感器类型 | 铟镓砷(InGaAs) |
图像传感器尺寸 | 1英寸 |
图像传感器像元尺寸 | 15μm×15μm |
图像分辨率 | 640×512 |
数据深度 | 14位 |
图像格式 | img(ENVI标准)/tif(16位) |
系统与接口 | |
图像数据接口 | USB 3.0 Type B |
LCTF控制接口 | USB 2.0 Type B |
温控接口 | M12航空插座(5芯) |
其他规格 | |
工作温度 | 0°- 45° |
尺寸(不含镜头) | 100mm(宽) x 100mm(高) x 88.3mm(深) |
重量(含镜头) | 1.5 Kg |
功耗 | < 7.5W |
外部供电 | 通过USB接口供电 |
高光谱软件功能 | |
计算机配置 | Intel Core 2 2.8GHz或更高,内存4GB或更大,USB3.0接口和USB2.0接口 |
操作系统 | Microsoft Windows 7/8/10(64bit) |
LCTF参数设置 | 可设置扫描起始波长、结束波长、扫描步长、稳定时间、自定义扫描模式等 |
相机参数设置 | 可设置曝光时间、增益等参数的设置 |
其他软件功能 | 支持白板标定、相对标定、反射率标定、分类、伪彩色、波段删减、ROI工具、光谱曲线。显示及导出、保存、自动存储、单帧及多帧图像采集保存等功能 |
● 基于液晶可调谐滤波器(LCTF)的凝采式高光谱成像,光学结构简单
● 920-1700nm光谱范围无缝扫描、覆盖到短波红外,各波段实时图像预览和采集
● 高精度(1nm)的光谱扫描、快速(10ms~200ms)的波段切换、极细(10-15nm)的窄带滤波
● 精确的温度补偿和热控技术,有效保障系统精度和一致性
● 高分辨率的高光谱成像,高灵敏度低噪声
● 低功耗、小型化、使用方便、易于扩展
● 科学研究
● 精准农业
● 生物医学
● 工业检测
● 物证文保
● 食品安全
