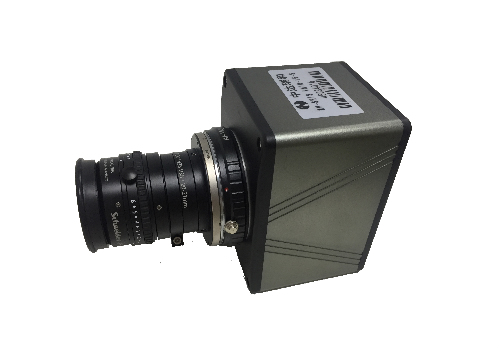

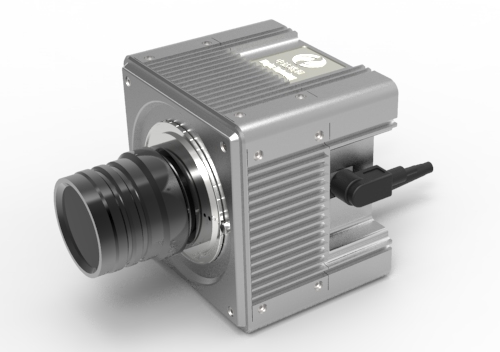

可见光高光谱相机SHIS-V220

SHIS系列凝采式高光谱相机结合了光谱分析和高清数字图像处理,基于液晶可调谐滤波器(LCTF),应用凝采式高光谱成像技术,在覆盖可见光(420—750nm)的光谱范围内,通过电控LCTF进行连续细分窄波段分光,对每个波段进行高分辨率的二维面阵成像,进行图像处理后,获得完整的高光谱高清图像序列。该系列产品在高集成的小巧机身内,可灵活选择任意波段,实现高清晰度、高灵敏度和高速度的高光谱成像,具有低功耗、小型化、使用方便和易于扩展的突出优势,是利用高光谱成像技术进行光谱研究与应用的理想选择。

  • 基本参数
  • 技术优势
  • 应用领域


产品型号

SHIS-V220

成像方式

基于液晶可调谐滤波器(LCTF)的凝采式高光谱成像

光学特性

光谱范围

420-750nm

扫描精度

1nm

半高宽(FWHM)

10nm@550nm

响应时间

10-200ms

视场角

±5°

光学镜头

80mm科学级定焦镜头,手动调焦

图像特性

图像传感器类型

背照式科学级CMOS

图像传感器尺寸

1.2英寸

图像传感器像元尺寸

6.5μm×6.5μm

图像分辨率

2048×2046

数据深度

12位

图像格式

img(ENVI标准)/tif(16位)

系统与接口

图像数据接口

USB 3.0 Type B

LCTF控制接口

USB 2.0 Type B

温控接口

M12航空插座(5芯)

其他规格

工作温度

0°- 45°

尺寸(不含镜头)

100mm(宽) x 100mm(高) x 83mm(深)

重量(含镜头)

1.3 Kg

功耗

< 7.5W

外部供电

通过USB接口供电

高光谱软件功能

计算机配置

Intel Core 2 2.8GHz或更高,内存4GB或更大,USB3.0接口和USB2.0接口

操作系统

Microsoft Windows 7/8/10(64bit)

LCTF参数设置

可设置扫描起始波长、结束波长、扫描步长、稳定时间、自定义扫描模式等

相机参数设置

可设置曝光时间、增益等参数的设置

其他软件功能

支持白板标定、相对标定、反射率标定、分类、伪彩色、波段删减、ROI工具、光谱曲线。显示及导出、保存、自动存储、单帧及多帧图像采集保存等功能
