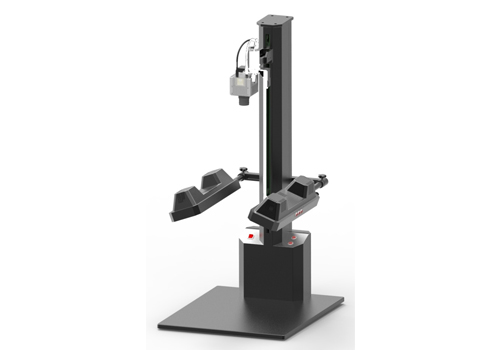

短波红外台式高光谱成像系统(SCI-T6100)

SCI-T系列台式高光谱成像系统由深圳市中达瑞和科技有限公司自主研发并拥有完全知识产权,它结合了光谱分析和高清数字图像处理,基于液晶可调谐滤波器(LCTF),应用凝视型高光谱成像技术,光谱范围覆盖短波红外(920—1700nm),使用非破坏、非接触式的鉴定手段,对样品材料进行高清晰度的高光谱成像和分析处理,利用物质不同的图像和光谱特性进行快速无损鉴定,可以发现传统技术手段较难观察到的细节特征。 SCI-T系列台式高光谱成像系统集成多轴光源、专用平台、高光谱成像、光谱/图像分析为一体,为用户提供了完整的高光谱研究平台,可针对不同的研究对象和目标,建立多尺度实时光谱成像数据的获取—处理—分析的一体化业务流程,是利用高光谱技术进行科学研究、教学示范和应用探索的理想选择。

  • 基本参数
  • 技术优势
  • 应用领域

产品型号

SCI-T6100

成像方式

基于液晶可调谐滤波器(LCTF)的凝视型高光谱成像

成像系统

光谱范围

920-1700nm

LCTF扫描精度

1nm

LCTF半高宽(FWHM)

15nm@1200nm

LCTF响应时间

10-200ms

LCTF视场角

±5°

光学镜头

50mm定焦镜头,F卡口,手动调焦

镜头光圈

F2.2-F16,手动调节

最小成像距离

0.33m

图像传感器类型

铟镓砷(InGaAs)

图像传感器尺寸

1英寸

图像传感器像元尺寸

15μm×15μm

图像分辨率

640×512

系统功能

数据接口

USB 3.0高速接口

相机高度调节

电动升降,范围 300-950mm(至相机镜头平面)

照明光源

双轴多路宽光谱照明
左轴:50W 卤素灯x2 + 12W LED灯x2
右轴:50W 卤素灯x2 + 12W LED灯x2

照明功率调节

双轴照明独立控制开关切换
单轴可切换卤素灯x1+ LEDx2或卤素灯x2+ LEDx2两种模式

照明高度调节

手动升降,范围 300-700mm

照明角度调节

0°- 90°

激光指示定位

双轴激光指示,可精确调节左右两轴的光场中心位置

其他规格

工作温度

0°- 45°

尺寸(宽x高x深)

600mm x 1274mm x 827mm

外部供电

220V/3A

高光谱软件功能

高光谱图像格式

img(ENVI标准)

计算机配置要求

Intel Core 2 2.8GHz或更高,内存4GB或更大,USB3.0接口和USB2.0接口

操作系统要求

Microsoft Windows 7/8/10(64bit)

LCTF参数设置

可设置扫描起始波长、结束波长、扫描步长、稳定时间、自定义扫描模式等

相机参数设置

可设置曝光时间、增益等参数的设置

其他软件功能

支持白板标定、相对标定、反射率标定、分类、伪彩色、波段删减、ROI工具、光谱曲线。显示及导出、保存、自动存储、单帧及多帧图像采集保存等功能
