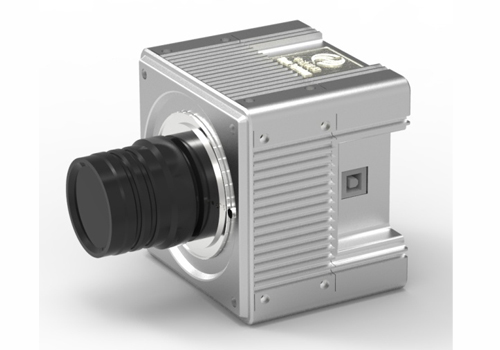

可见光近红外凝视型高光谱成像仪(SHIS - N220)

SHIS系列凝视型高光谱成像仪由深圳市中达瑞和科技有限公司自主研发并拥有完全知识产权,它结合了光谱分析和高清数字图像处理,基于液晶可调谐滤波器(LCTF),应用凝视型高光谱成像技术,在覆盖可见光到近红外(450—950nm)的光谱范围内,通过电控LCTF进行连续细分窄波段分光,对每个波段进行高分辨率的二维面阵成像,进行图像处理后,获得完整的高光谱高清图像序列,达到了国内首创、国际领先的技术水平。 该系列产品在高集成的小巧机身内,实现高清晰度、高灵敏度和高速度的高光谱成像,可在多达110个波段通道内任意灵活选择,具有低功耗、小型化、使用方便和易于扩展的突出优势,是利用高光谱成像技术进行科学研究和工业应用的理想选择。

  • 基本参数
  • 技术优势
  • 应用领域

产品型号

SHIS-N220

成像方式

基于液晶可调谐滤波器(LCTF)的凝视型高光谱成像

光学特性

光谱范围

450-950nm

LCTF扫描精度

1nm

LCTF半高宽(FWHM)

10nm@550nm

LCTF响应时间

10-200ms

LCTF视场角

±5°

光学镜头

80mm定焦镜头,V38卡口,手动调焦

镜头光圈

F4-F22,手动调节

最小成像距离

0.22m

图像特性

图像传感器类型

背照式科学级CMOS

图像传感器尺寸

1.2英寸

图像传感器像元尺寸

6.5μm×6.5μm

图像分辨率

2048×2046

数据深度

12位

图像格式

img(ENVI标准)/tif(16位)

系统与接口

图像数据接口

USB 3.0 Type B

LCTF控制接口

USB 2.0 Type B

温控接口

M12航空插座(5芯)

其他规格

工作温度

0°- 45°

尺寸(不含镜头)

100mm(宽) x 100mm(高) x 83mm(深)

重量(含镜头)

1.3 Kg

功耗

< 7.5W

外部供电

通过USB接口供电

高光谱软件功能

计算机配置

Intel Core 2 2.8GHz或更高,内存4GB或更大,USB3.0接口和USB2.0接口

操作系统

Microsoft Windows 7/8/10(64bit)

LCTF参数设置

可设置扫描起始波长、结束波长、扫描步长、稳定时间、自定义扫描模式等

相机参数设置

可设置曝光时间、增益等参数的设置

其他软件功能

支持白板标定、相对标定、反射率标定、分类、伪彩色、波段删减、ROI工具、光谱曲线。显示及导出、保存、自动存储、单帧及多帧图像采集保存等功能
