运营商CGN解决方案

发布时间:2018-05-21

一、行业背景及需求:
中国的IPv4地址占有量虽然排全球第二位,但中国是全球拥有互联网用户数最多的国家,而且互联网用户数还在不断的攀升, IPv4地址资源早已出现严重匮乏,目前各大运营商的IPv4公网地址几近枯竭。

面对IPv4地址短缺的问题,目前主流的解决方案集中在两个方向:其一,在城域网中部署CGN网关;其二,推动网络向IPv6演进。IPv6实际是彻底解决IP地址枯竭问题的最直接、最有效方法,但由于在IPv6的推进过程中需要兼顾数量庞大的IPV4应用服务和终端用户的升级,短时间内大规模部署IPv6有相当的难度。相比之下,CGN相关技术应用成熟,也不需要对现有网络和应用进行大的调整,因此成为电信运营商当下快速解决IPv4地址枯竭问题的一个快速有效的途径。


二、迪普解决之道:
迪普科技的运营商CGN解决方案是杭州迪普科技有限公司强大研发能力的集中体现,该方案在性能、可靠性、组网以及溯源等多个方面能够充分满足电信运营级要求。目前,迪普科技运营商CGN解决方案在中国联通、中国电信、中国移动、广电网络、中国铁通等众多运营商的网络中都已得到了广泛应用。

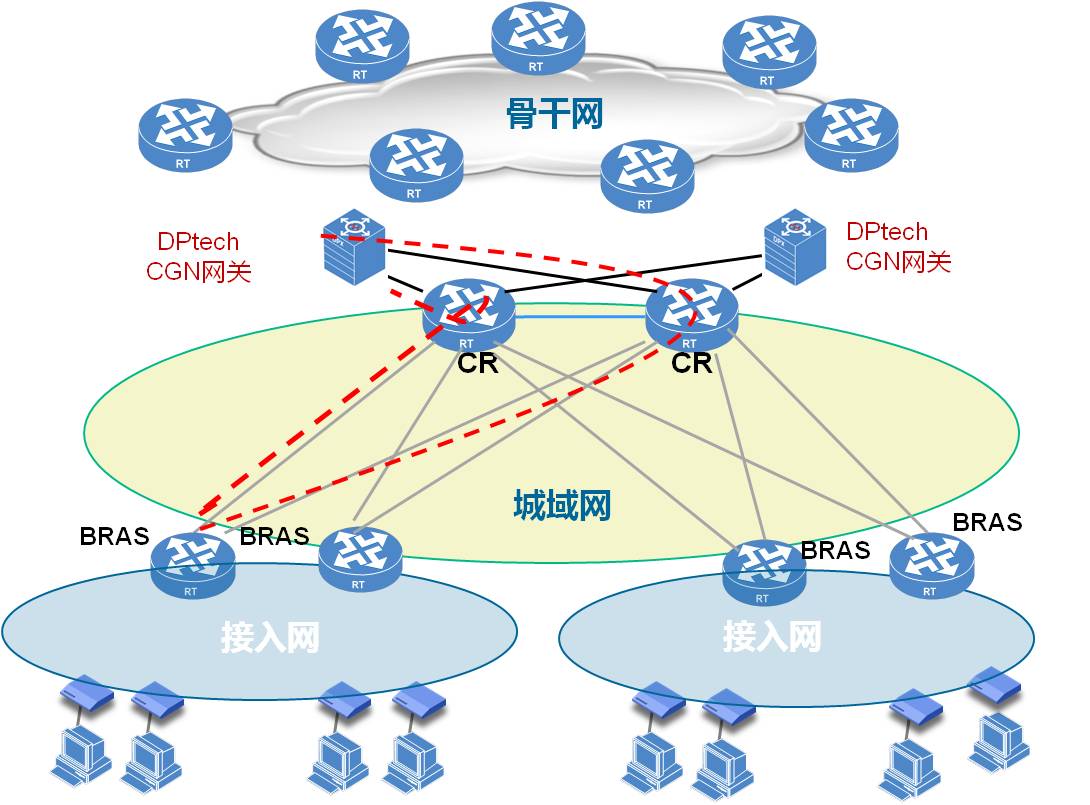

图1


在城域网当中,可采用集中式方案部署迪普科技CGN网关,将CGN网关旁挂在CR路由器上,采用双归属方式与两台CR路由器进行交叉连接,确保网络的冗余结构。对于城域网中的私网地址用户流量引流问题,除了传统的策略路由方式以外,迪普科技还创造性的提出了MPLS引流方式。而城域网中原有公网源地址用户流量将继续通过三层路由转发,不受新增CGN网关的影响。

溯源系统的改造和建设主要分两种模式,既可在原有系统上升级改造,也可以部署新的溯源系统。迪普科技的大容量CGN网关本身能够与第三方系统实现良好的对接,支持各类NAT日志输出,并且相关的日志格式可遵循不同用户的技术规范进行定制开发,满足与现有系统兼容的各种要求。除传统的NAT日志溯源方式以外,迪普科技CGN网关设备还可通过额外的DPI业务模块实现URL日志等应用层信息的采集和输出,从而实现精确溯源的能力。迪普科技不仅硬件设备具备完整而灵活的溯源信息采集输出能力,而且软件平台也能够为用户提供独立的溯源系统,实现各类数据的收集、存储和查询。


综上,迪普科技为用户提供了性能领先的大容量CGN网关设备,以及功能丰富的溯源系统,两者的完美匹配,为用户提供了理想的城域网大容量CGN网关解决方案。

三、为什么选择迪普
■ 高性能
单台设备整机最大支持400G的NAT吞吐能力、5亿并发处理能力,可满足百万级别城域网宽带用户的网络需要,充分满足互联网业务飞速发展的需求。
■ 高可靠
迪普CGN设备具备多重冗余备份技术,包括:网络级的冗余备份;独有VSM技术实现设备级的冗余切换;云板卡技术实现板卡级1+1、N:1等多种备份方式。
■ 组网能力
支持高密度万兆接口、各类POS接口,支持QinQ、 OSPF、IS-IS、BGP、策略路由、OSPFv3、ISISv6、BGP4+、ICMPv6、L3 MPLSVPN、LDP、IGMPv1/v2/v3、PIM-SM/PIM-DM/PIM-SSM、MSDP等各种常用协议。值得一提的是,迪普科技创造性地提出采用MPLS VPN方式实现私网源地址流量的牵引,并得到了大规模的成熟应用,充分体现了迪普科技的技术创新能力。
■ NAT能力
迪普CGN设备具备大量城域网、园区网的成熟应用经验,具备良好的业务支持能力,包括:支持源NAT、目的NAT的转换;支持会话方式的NAT(单IP支持无限制的会话);支持圆锥型NAT等NAT穿越技术;支持各类应用层网关(ALG)技术(包括H323/SIP/H248/RTSP/FTP等);支持NAT后源端口的随机分配和端口块分配模式。
■ 精确溯源
CGN设备支持按照不同运营商的规范要求输出相应NAT日志,并通过Syslog等接口与溯源系统对接;支持DPI业务模块,可提取URL、QQ账号等应用层信息。
■ IPv6的平滑切换
迪普科技CGN设备在设计时就考虑了网络向IPv6的演进,支持双栈能力,支持DS-Lite、LAFT、NAT64、Smart6等各种IPv6的过渡技术。
